베어링 Mount'g

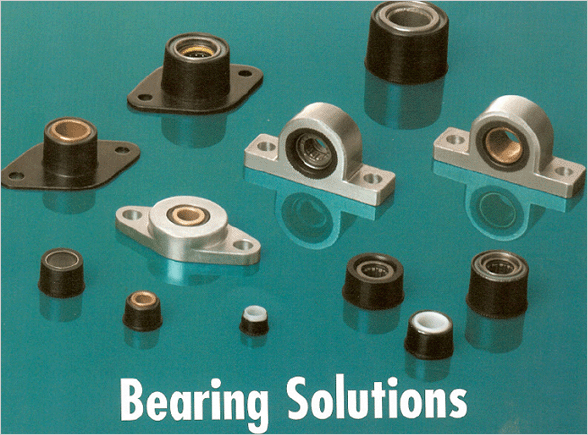

베어링 Mount’g & Alignment Solution
◎ Self clinching
◎ Self Aligning
◎ 다양한 Application
◎ 다양한 산업

Self Clinching
최소 1mm 의 얇은 금속판에 베어링을 영구적으로 장착하는 기술임.
이 Clinching 과정은 베어링의 톱니모양 플랜지를 금속판에 압입하는 것으로
낸간압연의 상태로 된 금속이 플랜지 하단부분으로 이동하므로써(Cold flow) 베어링이 견고하게 고정되는 것이다.

Self Clinching 의 이점
◎ 베어링 장착부위 홀 dia. 의 높은 정도가 요구되지 않음
◎ 얇은 판넬 사용이 가능하다.
◎ 진동과 측면하중의 영향을 받지 않는 확실한 체결
◎ 손쉬운 Installation
◎ Installation 時의 힘에의한 베어링 내경 변화는 없음.

Self Aligning
베어링의 ±5° 내 어떤 위치에서도 고정 가능한 Self Alignment 기능에 의해 장착홀의 Alignment 가 맞지 않는 경우에도 Shaft 가 확실히 부드럽게 작동한다.

Self Aligning 이점
◎ 정지마찰 및 운동마찰의 현저한 감소
◎ 기계연삭 작업 및 비용감소
◎ 장착 과정의 간소화
◎ OEM 가공의 성능 향상
◎ 베어링 수명연장

Press fit
비금속 소재에 베어링을 손쉽게 장착하는 방법으로 Punch를 사용하여 베어링 내경의 변화없이 압입 고정하는 방법이다.
◎ 베어링 Shaft dia. 범위 4 mm - 18 mm
◎ Bronze, Delin, Teflon-Bronze 및 Needle roller 베어링 등이 있다.

Oilite Bronze
SAE840 기준에 적합하도록 제조된 Oilite Bronze 는 25%의 오일을 함유하고 있으며,
사용중에 윤활유 역할을 하게 된다.
회전과 하중의 조합에의해 정압상태가 되며, 이것이 오일을 표면으로 유도해 Shaft 와
베어링 사이에 윤활막을 형성하게 된다.

이베어링은 수평으로 장착하며, 中속도, 中하중 에 적합하며, 도전성이 있고 먼지에
강하여 종이를 다루는 다양한 Application 에 이상적이다.
◎ 베어링 Shaft dia. 범위 4 mm - 18 mm
◎ 사용온도 -29℃ - 93℃
◎ PV 値 Max 50,000
◎ 25% 오일 함유
◎ Self Align, Self Clinch, Press fit, Flange mount, Pillow block 및
◎ Housing flange 등의 옵션이 있다.

Acetal plastic
Dupon 의 Delin을 소재로해서 제조된, 회전 또는 직선운동에 적합한 베어링이며, 수평 또는 수직으로 장착하는 것이 가능하다.
고속의 비교적 낮은 하중에 동적 및 정적 마찰이 적은 Application 에 이상적이다.
또 테프론 함침 윤활에 의해 아주 높은 속도에서 사용도 가능하다.
◎ 베어링 Shaft dia. 범위 2 mm - 18 mm
◎ 사용온도 -40℃ - 140℃
◎ PV 値 Max 3,000 (Delin), Max 9,000 (테프론 Delin)
◎ Self align, Self clinch, Press fit, Flange housing 의 옵션이 있다.

Teflon Bronze
Teflon Bronze 베어링은 中 속도, 高 하중 의 회전, 직선 및 진동운동의 다양한Application 에 사용되고 있다.
Steel을 기본으로 하고 Teflon Bronze 소재를 소결한 베어링으로 높은 강성과 강도를 나타낸다.
충격하중 흡수 능력도 있으며, 광범위한 온도에서 사용이 가능하다.
Spyraflo Solution 에 의해 정밀한 하우징이 요구되지 않음.
◎ 베어링 Shaft dia. 범위 4 mm - 18 mm
◎ 사용온도 -200℃ - 280℃
◎ PV 値 Max 100,000
◎ Self align, Self clinch, Flange mount, Pillow block, Housing flange 의
◎ 옵션이 있다.

Needle roller
Needle roller 베어링은 高 하중에서 中 속도의 회전 부품으로 사용되며, Shell 형 Needle roller 베어링은 일반적으로 정밀한 장착홀과 견고한 하우징이 필요하지만, Spyraflo Assembly Solution은 완전한 Assembly Solution을 제공하므로써 이러한 필요성을 해소한다.
◎ 베어링 Shaft dia. 범위 4 mm - 15 mm
◎ 사용온도 -30℃ - 100℃
◎ 경화 Shaft 필요
◎ Self align, Self clinch, Flange mount, Pillow block, Housing flange 의
◎ 옵션이 있다.

Pillow Block, Housing Flange
일루미늄 하우징이 베어링을 지지하며, 소형의 경우 Self aligning 기능이 있다.
또한 여러 가지 베어링 조합이 가능하다.
◎ 베어링 Shaft dia. 범위 6 mm - 30 mm
◎ Bronze, Teflon bronze 및 Needle roller 가 있다.

Flange Mount
Self clinch가 적합하지 않는 곳을 위한 Flange mount로 ±5° Alignment 가 가능하며
탈장착이 가능하다.
◎ 베어링 Shaft dia. 범위 6 mm - 18 mm
◎ 특별 Flange design 가능
◎ Bronze, Delin, Teflon bronze 및 Needle roller 가 있다.

Special Design
Self clinching 과 Self alignment 의 특별한 조합으로, 베어링의 장착 및 Alignment 의 여러 가지 문제를 해결하는 것이 가능하다.
이러한 Solution 으로 많은 경우 Spyraflo의 기능을 한개 또는 두개까지 조합한 특별 Design 이 가능하다.
